BCM 104
Máquina automática para fabricação de cadernos com arame de garra dupla.
Sobre este equipamento
Modelo BCM 104
Ciclos de conversão* (ciclos/min) 40
Número máximo de tiradas (máximo) 05
Largura do pacote (mm) 400 a 1040 mm
Comprimento do pacote (mm) 145 a 225 mm
Folhas do caderno 20 a 50 folhas (80 a 200 páginas)
Altura do pacote (mm) 4 a 10
Potência aproximada** (KW) 5
Espaço físico (C x L x A) (m) 11 x 6 x 4
* A velocidade de alimentação depende da habilidade do operador.
Máquina para a finalização de cadernos que consiste de uma mesa de alimentação manual de pacotes, unidade de corte frontal dos cadernos, unidade de corte para a separação dos cadernos, mesa de entrega, carrinho para a remoção de refilo e painel de controle centralizado (PLC).

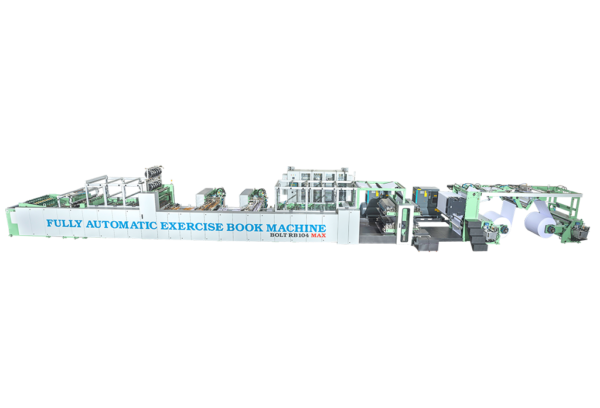

Bolt RB104™, Bolt104LC™, Bolt RB120™
Máquina de encadernação com arame de garra dupla.
Sobre este equipamento
Modelo Bolt RB104™ Bolt RB104LC™ Bolt B120™
Velocidade de Operação* (m/min) 400 400
350 para cadernos de desenho 400
Ciclos de Conversão* (ciclos/minuto) 60 60
40 para cadernos de desenho 60
Nº de Tiradas (máx.) 5 5 6
Largura da Bobina (mm) 400 a 1040 400 a 1040 600 a 1200
Largura de Impressão (mm) 400 a 1030 400 a 1030 600 a 1190
Diâmetro da Bobina (mm) 1400 1400 1400
Diâmetro Interno do Tubete (mm) 76,2 76,2 76,2
Peso Máximo da Bobina (Kg) 1500 1500 1700
Torre de Impressão Flexo de duas cores em cada lado Flexo de duas cores em cada lado Flexo de duas cores em cada lado
Comprimento de Corte & Impressão (mm) 290 a 450 (variação de 5 mm) 290 a 450 (variação de 5 mm)
460 a 700 (variação de 10 mm) 290 a 450 (variação de 5 mm)
Contagem das Folhas 4 a 50 folhas
(16 a 200 páginas) 4 a 50 folhas
(16 a 200 páginas) 4 a 50 folhas
(16 a 200 páginas)
Gramatura do papel (g/m2) 45 a 70 45 a 70 45 a 70
Índice e Título (g/m2) 50 a 600 50 a 600 50 a 600
Espessura Máx. Costura (mm) 5 5 5
Potência (KW) 73 73 73
Espaço físico (C x L x A) 27 x 10 x 4 31 x 10 x 4 27 x 10 x 4
• Velocidade de operação e ciclos de conversão dependem da gramatura do papel, tamanho do caderno e número de páginas por caderno.
Máquina para a fabricação de cadernos totalmente automática que consiste de desenroladeira do tipo “shaftless” (sem eixo/estanga), torre de impressão de duas cores, unidade de corte transversal, unidade de sobreposição de folhas, unidade de contagem e agrupamento de folhas, um injetor para folhas de índice pré-impressas, um injetor para capas de título pré-impressas, unidade de grampeamento, unidade de dobra, unidade mecânica de prensa para o esquadrejamento traseiro, unidade de corte frontal do caderno, unidade de corte e separação, mesa de giro e preparação, soprador para a retirada de refilo, sistema de lubrificação e painel de controle centralizado (PLC).

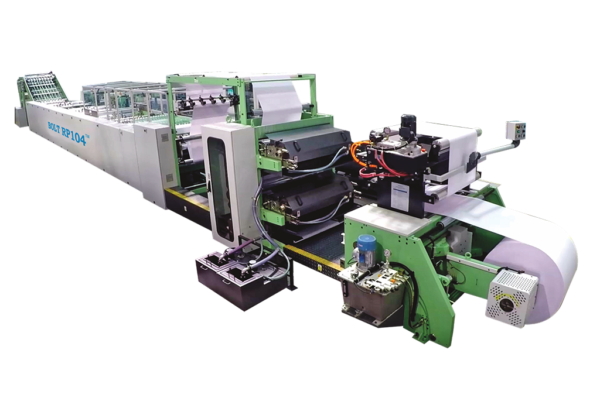

Bolt RP104™, Nova RP104™, Uno RP104™
Máquina de perfuração de alta velocidade.
Sobre este equipamento
Modelo Bolt RP104™ Nova RP104™ Uno RP120™
Velocidade de Operação* (m/min) 400 300 200
Ciclos de Conversão* (ciclos/minuto) 60 50 40
Largura da Bobina (mm) 400 a 1040 400 a 1040 600 a 1040
Largura de Impressão (mm) 400 a 1030 400 a 1030 400 a 1030
Diâmetro da Bobina (mm) 1400 1400 1200
Diâmetro Interno do Tubete (mm) 76,2 76,2 70 a 110
Peso Máximo da Bobina (Kg) 1500 1500 1100
Torre de Impressão Flexo de duas cores em cada lado Flexo de duas cores em cada lado Flexo de duas cores em cada lado
Comprimento de Corte & Impressão (mm)** 290 a 450 (variação de 5 mm) 290 a 450 (variação de 5 mm) 290 a 450 (variação de 5 mm)
Altura da Pilha (mm) 1600 (28 resmas) 1600 (28 resmas) 1600 (28 resmas)
Contagem das Folhas 4 a 50 folhas
(16 a 200 páginas) 4 a 50 folhas
(16 a 200 páginas) 4 a 50 folhas
(16 a 200 páginas)
Gramatura do papel (g/m2) 45 a 70 45 a 70 45 a 70
Índice e Título (g/m2) 50 a 600 50 a 600 50 a 600
Potência (KW) 56 40 30
Espaço físico (C x L x A) (m) 24 x 10 x 4 23 x 10 x 4 19 x 10 x 4
*Velocidade de operação e ciclos de conversão dependem da qualidade e gramatura do papel, e do número de páginas.
** Solução customizada para corte longo pode ser ofertada (460 a 900 mm).
Máquina para a fabricação de cadernos totalmente automática de bobina a mesa de empilhamento que consiste de desenroladeira, torre de impressão de duas cores, unidade de corte transversal, unidade de sobreposição de folhas, unidade de contagem e agrupamento de folhas, um injetor para folhas de índice pré-impressas, um injetor para capas de título pré-impressas, estação de empilhamento com mesa alta, sistema de lubrificação e painel de controle centralizado (PLC).

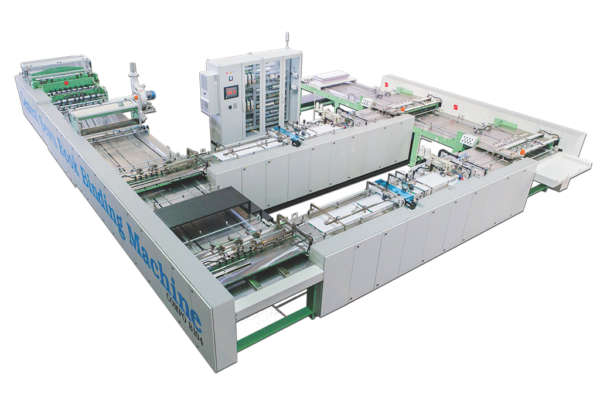

Compo B104
Máquina para fabricação de cadernos de lombada quadrada.
Sobre este equipamento
Modelo Compo B104™
Ciclos de Conversão* (ciclos/minuto) 20
Nº de Tiradas (máx.) 5
Largura do Pacote (mm) 320 a 450
Comprimento do Pacote (mm) 750 a 1040
Contagem de Folhas 10 a 50 folhas (40 a 200 páginas)
Gramatura do Papel 45 a 70
Tipo de Costura Tipo Corrente
Potência Aproximada (KW) 50
Espaço Físico Necessário (C x L x A) (m) 71 x 13 x 4
Máquina encadernadora automática para o fechamento de cadernos com costura central que consiste de uma unidade de alimentação de pacotes manual, duas unidades de costura central, duas unidades de aplicaão de fitas na lombada, unidade de dobra, unidade mecânica de prensa para o esquadrejamento traseiro, unidade de corte frontal do caderno, unidade de corte para a separação dos cadernos, mesa de entrega dos cadernos, soprador para a retirada de refilo, sistema de lubrificação e painel de controle centralizado (PLC).

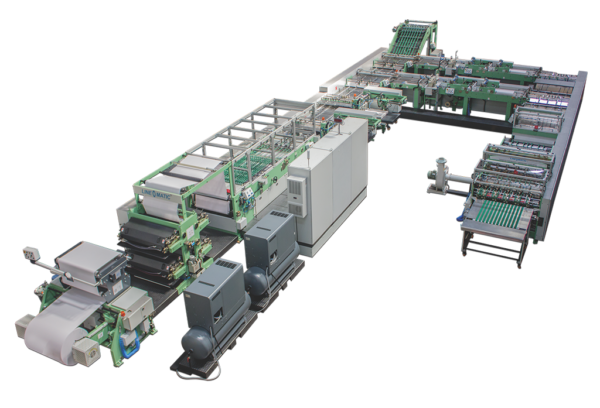

Compo RB104
Máquina de costura e dobra para cadernos.
Sobre este equipamento
Modelo Compo RB104™
Velocidade de Operação* (m/min) 400
Ciclos de Conversão* (ciclos/minuto) 20
Nº de Tiradas (máx.) 5
Largura da Bobina (mm) 750 a 1040
Largura de Impressão (mm) 750 a 1030
Diâmetro da Bobina (mm) 1400
Diâmetro Interno do Tubete (mm) 76,2
Peso Máximo da Bobina (Kg) 1500
Torre de Impressão Flexo de duas cores em cada lado
Comprimento de Corte & Impressão (mm) 320 a 450 (variação de 5 mm)
Contagem das Folhas 10 a 50 folhas
(40 a 200 páginas)
Gramatura do papel (g/m2) 45 a 70
Título (g/m2) 200 a 600 (350 para costura)
Espessura Máx. Costura (mm) 5
Tipo de Costura Costura corrente
Potência (KW) 97
Espaço físico (C x L x A) 26 x 14 x 4
* Velocidade de operação e ciclos de conversão dependem da gramatura do papel, tamanho do caderno, e do número de páginas por caderno.
Linha para a fabricação automática de cadernos com costura central que consiste de desenroladeira do tipo “shaftless” (sem eixo/estanga), torre de impressão de duas cores, unidade de corte transversal, unidade de sobreposição de folhas, unidade de contagem e agrupamento de folhas, um injetor para folhas de índice pré-impressas, um injetor para capas de título pré-impressas, duas unidades de costura central, duas unidades de colocação de fitas na lombada, unidade de dobra, unidade mecânica de prensa para o esquadrejamento traseiro, unidade de corte frontal do caderno, unidade de corte para a separação dos cadernos, mesa de entrega dos cadernos, soprador para a retirada de refilo, sistema de lubrificação e painel de controle centralizado (PLC).

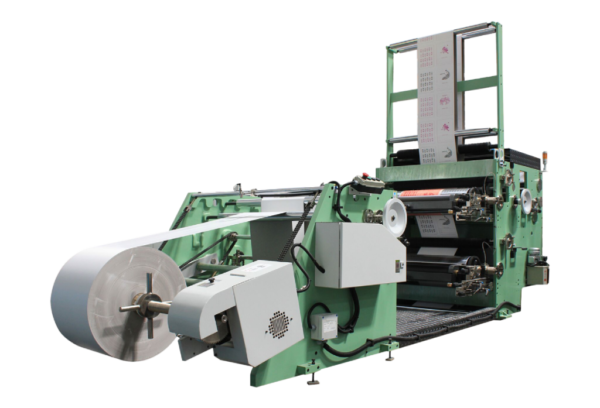

Máquina Injetora de Índices
Máquina automática para aplicação de índices em cadernos e agendas.
Sobre este equipamento
Modelo 104 120
Diâmetro da Bobina (mm) 1200 1200
Peso Máximo da Bobina (Kg) 800 900
Diâmetro Interno do Tubete (mm) 76,2 76,2
Gramatura do Índice 95 a 200 95 a 200
Número de Cores* 01 cor em um lado 01 cor em um lado
Largura do índice (mm) 290 a 450 290 a 450
Corte do Índice (mm) 400 z 1040 600 a 1200
* Opcional: Máximo de 2 cores em um lado
A injetora de índices desde a bobina foi projetada para inserir índices de títulos na forma de bobinas ao invés de folhas na linha de produção de cadernos. Ela consiste de desenroladeira, unidade de impressão flexo, e unidade de corte transversal.

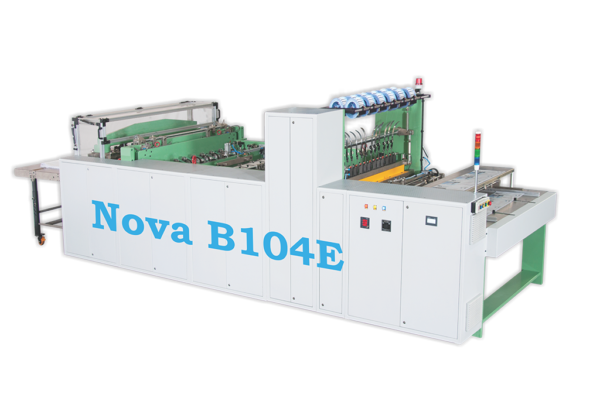

Nova B104E
Máquina de costura e dobra de alta velocidade.
Sobre este equipamento
Modelo Nova B104E™
Ciclos de Conversão* (ciclos/minuto) 50
Nº de Tiradas (máx.) 5
Largura do Pacote (mm) 400 a 1040
Comprimento do Pacote (mm) 290 a 450
Pacote de Folhas 04 a 50 folhas (16 a 200 páginas)
Espessura Máx.Grampeamento (mm) 5
Potência Aproximada (KW) 9
Espaço Físico Necessário (C x L x A) (m) 13 x 7 x 4
* A velocidade de alimentação depende da habilidade do operador.
Máquna encadernadora automática para o fechamento de cadernos de capa mole com grampos. Ela consiste de uma mesa de alimentação manual dos pacotes, unidade de grampeamento, unidade de dobra, unidade mecânica de prensa para o esquadrejamento traseiro, unidade de corte frontal do caderno, unidade de corte para a separação dos cadernos, mesa de entrega dos cadernos, soprador para a retirada de refilo, sistema de lubrificação e painel de controle centralizado (PLC).
Nova RB104™, Nova RB104LC™, NovaRB120™
Máquina de encadernação com arame de garra dupla e alta velocidade.
Sobre este equipamento
Modelo Nova RB104™ Nova RB104LC™ Nova RB120™
Velocidade de Operação* (m/min) 300 300
250 para cadernos de desenho 300
Ciclos de Conversão* (ciclos/minuto) 50 50
40 para cadernos de desenho 50
Nº de Tiradas (máx.) 5 5 6
Largura da Bobina (mm) 400 a 1040 400 a 1040 600 a 1200
Largura de Impressão (mm) 400 a 1030 400 a 1030 600 a 1190
Diâmetro da Bobina (mm) 1400 1400 1400
Diâmetro Interno do Tubete (mm) 76,2 76,2 76,2
Peso Máximo da Bobina (Kg) 1500 1500 1700
Torre de Impressão Flexo de duas cores em cada lado Flexo de duas cores em cada lado Flexo de duas cores em cada lado
Comprimento de Corte & Impressão (mm) 290 a 450 (variação de 5 mm) 290 a 450 (variação de 5 mm)
460 a 700 (variação de 10 mm) 290 a 450 (variação de 5 mm)
Contagem das Folhas 4 a 50 folhas
(16 a 200 páginas) 4 a 50 folhas
(16 a 200 páginas) 4 a 50 folhas
(16 a 200 páginas)
Gramatura do papel (g/m2) 45 a 70 45 a 70 45 a 70
Índice e Título (g/m2) 50 a 600 50 a 600 50 a 600
Espessura Máx. Costura (mm) 5 5 5
Potência (KW) 49 49 49
Espaço físico (C x L x A) 26 x 10 x 4 30 x 10 x 4 26 x 10 x 4
* Velocidade de operação e ciclos de conversão dependem da gramatura do papel, tamanho do caderno, e do número de páginas por caderno.
Máquina para a fabricação de cadernos totalmente automática que consiste de desenroladeira do tipo “shaftless” (sem eixo/estanga), torre de impressão de duas cores, unidade de corte transversal, unidade de sobreposição de folhas, unidade de contagem e agrupamento de folhas, um injetor para folhas de índice pré-impressas, um injetor para capas de título pré-impressas, unidade de grampeamento, unidade de dobra, unidade mecânica de prensa para o esquadrejamento traseiro, unidade de corte frontal do caderno, unidade de corte e separação, mesa de entrega, soprador para a retirada de refilo, sistema de lubrificação e painel de controle centralizado (PLC).

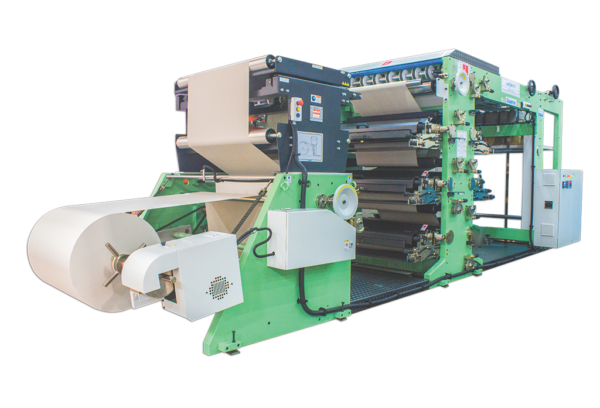

Pautadeira HT 91, SHS 91, SHS 104S, SHS 120
Máquinas para aplicação de capas em cadernos.
Sobre este equipamento
Máquina pautadeira / flexo automática de bobina a folha automática que consiste de desenroladeira com eixo / estanga, torre de impressão de três cores, e estação de empilhamento. É ideal para pautar ou imprimir com flexografia em papel com 3 cores. A máquina entrega folhas impressas (pautadas / flexo) nos comprimentos desejados diretamente da bobina de papel.
Prime RF104
Máquina de perfuração e encadernação de alta velocidade.
Sobre este equipamento
Modelo PRIME RB104
Velocidade de Operação* (m/min) 300
Ciclos de Conversão* (ciclos/minuto) 40
Nº de Tiradas (máx.) 5
Largura da Bobina (mm) 400 a 1040
Largura de Impressão (mm) 400 a 1030
Diâmetro da Bobina (mm) 1400
Diâmetro Interno do Tubete (mm) 76,2
Peso Máximo da Bobina (Kg) 1500
Torre de Impressão Flexo de duas cores em cada lado
Comprimento de Impressão (mm) 340 a 680 (variação de 2,5 mm)
Comprimento de corte (mm) 210 a 340 (variação de 2,5 mm)
Contagem das Folhas 6 a 30
Tamanho do Produto Final (mm) 200
Gramatura do papel (g/m2) 45 a 70
Índice & Título (g/m2) 50 a 400
Capacidade Máx. Espessura Punção (mm) 3 (2000 g/m2)
Espaço físico (C x L x A) (m) 22 x 8 x 4
* Velocidade de operação e ciclos de conversão dependem da contagem do pacote de folhas, do tamanho do corte, e da gramatura do papel que estiver sendo utilizado.
Máquina para a produção de recarga de fichários que consiste de desenroladeira, pautadeira ou torre de impressão, unidade de micro perfuração, unidade de corte transversal, unidade de sobreposição de folhas, unidade de contagem e agrupamento de folhas, um injetor para folhas de título pré-impressas, unidade de perfuração (punção), unidade de corte de partições, unidade de agrupamento, transportador reto, e painel de controle centralizado (PLC).

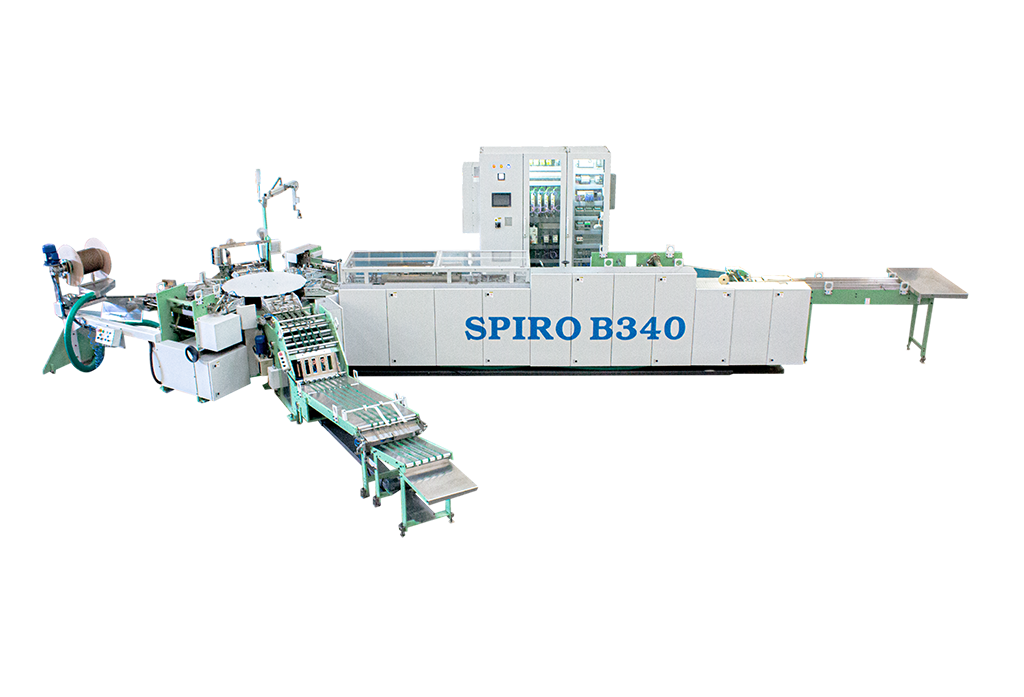

Spiro B340
Máquina de encadernação com espiral plástico.
Sobre este equipamento
Modelo Spiro B340
Tamanho do Caderno Interno
Externo 220 a 330 mm
160 a 295 mm
Gramatura do Papel g/m2) 60 a 220 g/m2
Seção de Perfuração Ciclos de Conversão
Altura da Camada
Número de Camadas 100* ciclos/minuto
0,5 a 2,5 mm
2 a 10
Seção de Arredondamento Ciclos de Conversão
Raio da curvatura 30* ciclos/minuto
10 & 12 mm
Seção de Fechamento com Espiral Passo 5 mm 7 a 20 mm
Espessura Passo 6,35 mm 7 a 20 mm
do Produto Passo 8 mm 9 a 20 mm
Passo 10 mm 12 a 20 mm
Seção de Fechamento com Espiral Dupla (Wire “O”) Ciclos de Conversão 30* ciclos/minuto
Espessura Passo 3:1 6 a 12,7 mm
Do Produto Passo 2:1 13,2 a 21 mm
Espaço Físico Necessário (C x L x A) 17 x 11,5 x 4 mm
* Ciclos de Conversão dependem da contagem de folhas, tamanho dos cadernos e da gramatura do papel que estiver sendo utilizado.

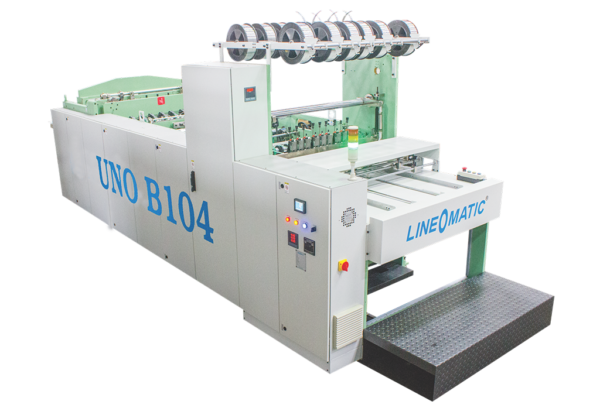

Uno B104
Máquina de costura e dobra de entrada.
Sobre este equipamento
Modelo Uno B104
Ciclos de Conversão* (ciclos/minuto) 40
Nº de Tiradas (máx.) 4
Largura do Pacote (mm) 400 a 1040
Comprimento do Pacote (mm) 290 a 450
Pacote de Folhas 04 a 50 folhas (16 a 200 páginas)
Espessura Máx.Grampeamento (mm) 5
Potência Aproximada (KW) 5
Espaço Físico Necessário (C x L x A) (m) 11 x 7 x 4
* A velocidade de alimentação depende da habilidade do operador.
Máquina encadernadora automática para o fechamento de cadernos de capa mole com grampos. Ela consiste de uma mesa de alimentação manual dos pacotes, unidade de grampeamento, unidade de dobra, unidade mecânica de prensa para o esquadrejamento traseiro, unidade de corte frontal do caderno, unidade de corte para a separação dos cadernos, mesa de entrega dos cadernos, soprador para a retirada de refilo, sistema de lubrificação e painel de controle centralizado (PLC).
Uno RB104
Máquina de encadernação com arame de garra dupla de entrada.
